مهره شش گوش DIN 934

مهره شش گوش:

مهره های شش گوش در ابعاد و استاندارد های بسیار متنوعی ساخته می شوند. از مهره شش گوش نه تنها در اتصال پیچ های پر مصرف بلکه نمونه های سبک تر آنها حتی در اتصال پیچ های صنایع سبک مانند پیچ های ماشینی نیز بکار گرفته می شوند.

ساده ترین و پر کاربرد ترین استاندارد مهره شش گوش استاندارد DIN934 می باشد. از این سری مهره ها در اتصال پیچ شش گوش تمام دنده استاندارد DIN933، پیچ شش گوش نیم دنده استاندارد DIN931، پیچ آلن سر استوانه استاندارد DIN912، پیچ آلنی سر تخت استاندارد DIN7991 و پیچ های متری تمام رزوه استاندارد DIN 975 استفاده می شود. این سری از مهره های صنعتی اغلب با بکارگیری دنده های درشت Coarse thread بالاخص در گرید های پایین فولادی و استیل تولید می شوند.

مهره شش گوش استاندارد DIN934 به روش فورج گرم تولید شده و پس از ایجاد شکل شش گوش برای ایجاد دنده های داخلی قلاویز می شود. در میان تمامی استاندارد های مهره که در اتصالات پیچ و مهره صنعتی بکار گرفته می شود زمانیکه گفته می شود مهره، منظور مهره شش گوش استاندارد DIN934 به سبب گستردگی بیشتر در کاربری است.



متریال مهره شش گوش :

مانند پیچ های صنعتی مهره ها نیز در گرید ها و کلاس های مختلفی از آلیاژ های فولادی و استنلس استیل تولید می شوند.

در آلیاژ های فولادی با بالا بردن درصد کربن بکار گرفته شده در ترکیبات شیمیایی و انجام عملیات سخت کاری به گرید ها و کلاس های بالاتر می رسند که دارای  سختی سطحی بالاتری بوده و اندکی تردتر می باشد. برخی از کلاس های آهنی و فولادی پر کاربرد از مهره شش گوش استاندارد DIN934 به قرار زیر هستند.

• مهره شش گوش کلاس 5: یکی از پایین ترین کلاس های مهره شش گوش کلاس 5 می باشد. این گرید از مهره آهنی چکش خوار بوده و دارای درصد محدودی کربن در ترکیبات آلیاژی خود با عنصر فلزی آهن استو مهره شش گوش کلاس 5 تنها با دنده های درشت تولید شده و بر روی پیچ های کلاس 4.6، 4.8 و 5.6 اتصال پیدا می کند.
• مهره شش گوش کلاس 8: پر مصرف ترین کلاس مهره شش گوش کلاس 8 می باشد که به مهره خشکه شناخته می شود. درصد متوسطی از کربن در ترکیبات شیمیایی مهره شش گوش خشکه کلاس 8 بکار گرفته شده است و پس از تولید همراه با عملیات سخت کاری تولید می شود. تنسایل مقاومت کششی مهره شش گوش خشکه کلاس 8 با استاندارد DIN934 برابر 800 مگاپاسکال است. از این کلاس مهره بر روی پیچ های شش گوش و یا آلنی با کلاس 8.8 استفاده می شود.
• مهره شش گوش کلاس 10: مهره شش گوش فولادی کلاس 10 با درصد بالایی کربن تولید شده و اندکی ترد است. این کلاس از مهره فولادی با دنده های ریز نیز تولید می شود و در اتصال پیچ های کلاس 10.9 بکار گرفته می شود. تنسایل مقاومت کششی مهره شش گوش استاندارد DIN934 با کلاس 10 برابر 1040 نیوتن بر میلیمتر مربع می باشد و در اتصالات ماشین آلات سنگین،اسکلت سازی و خودروسازی مورد استفاده قرار می گیرد.
• مهره شش گوش کلاس 12: بالاترین کلاس فولاد بکار گرفته شده در تولید پیچ و مهره های متریک کلاس 12 می باشد که درصد بالای کربن و عملیات ویژه سخت کاری سبب تنسایل و مقاومت سایشی بسیار بالای آن می شود. مهره شش گوش کلاس 12 بر روی پیچ های شش گوش و آلنی کلاس 12.9 بسته می شود و دارای تنسایل 1180 نیوتن بر میلیمتر مربع است.



ابعاد و آچارخوره مهره ها یکی از مهترین اطلاعات برای انتخاب وخرید اتصالات پیچ و مهره ای میباشد که در تصویر زیر به آن پرداخته میبشود:







انواع مهره:

مهره ها معمولا به دلیل شرایط ، کارایی و محدودیت ها برای استفاده؛در گرید و شکل های گوناگون تولید و عرضه میشود از قبیل :

• مهره کاسه نمدی
• مهره واشردار
• مهره HV
• مهره جوشی

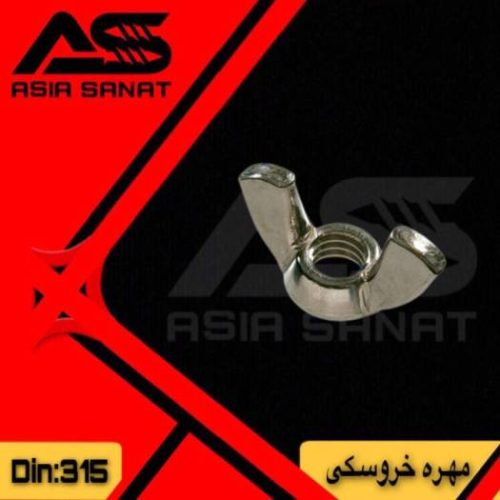

• مهره خروسکی
• مهره بلند
